夏季氣溫高，環(huán)境干燥，新澆筑的混凝土往往面臨凝結(jié)速度過快和強(qiáng)度降低的風(fēng)險。因此，在進(jìn)行混凝土的澆筑、修整及養(yǎng)護(hù)等作業(yè)時，我們必須格外細(xì)心。深入剖析這些不利因素產(chǎn)生的原因，并采取針對性的技術(shù)措施，對于減少或消除這些不利因素的影響至關(guān)重要。通過科學(xué)的方法和精細(xì)化的管理，我們能夠有效保障混凝土施工的質(zhì)量和安全，確保工程順利進(jìn)行。
01
炎熱氣候?qū)炷習(xí)心男┎焕绊?/p>
1.凝結(jié)速度加快：
在炎熱氣候下，由于環(huán)境溫度高，混凝土中的水分蒸發(fā)速度顯著加快。水分的快速蒸發(fā)使得混凝土中的水泥水化反應(yīng)加速，導(dǎo)致混凝土在較短時間內(nèi)即達(dá)到初凝和終凝狀態(tài)。這大大縮短了混凝土的施工操作時間，增加了施工難度，同時也可能因振搗不充分而導(dǎo)致混凝土內(nèi)部出現(xiàn)缺陷。
2.強(qiáng)度降低：
高溫環(huán)境下，混凝土內(nèi)部的水分蒸發(fā)過快，使得水泥水化反應(yīng)不充分，未能形成足夠數(shù)量的水化產(chǎn)物來填充混凝土內(nèi)部的空隙。此外，高溫還可能導(dǎo)致水泥顆粒間的物理和化學(xué)作用減弱，進(jìn)一步影響混凝土的強(qiáng)度發(fā)展。這些因素共同作用，使得炎熱氣候下澆筑的混凝土強(qiáng)度往往低于預(yù)期，影響了結(jié)構(gòu)的承載能力和耐久性。
3.收縮變形增大：
炎熱氣候下，混凝土中的水分蒸發(fā)速度加快，導(dǎo)致混凝土體積收縮。隨著水分的持續(xù)蒸發(fā)，混凝土內(nèi)部的空隙逐漸擴(kuò)大，使得收縮變形更為明顯。此外，高溫還可能使混凝土中的某些成分發(fā)生熱膨脹或變形，進(jìn)一步加劇了收縮變形的程度。這些收縮變形不僅影響混凝土的外觀質(zhì)量，還可能對結(jié)構(gòu)的穩(wěn)定性和使用性能造成不利影響。
4.壓力增大：
在炎熱氣候下，由于混凝土內(nèi)部水分的快速蒸發(fā)和體積收縮，混凝土內(nèi)部會產(chǎn)生較大的壓力。同時，高溫環(huán)境下混凝土中的某些成分可能發(fā)生熱膨脹或化學(xué)反應(yīng)，產(chǎn)生額外的內(nèi)部應(yīng)力。這些壓力如果得不到有效釋放或平衡，可能導(dǎo)致混凝土出現(xiàn)開裂、崩裂等破壞現(xiàn)象，對結(jié)構(gòu)的安全性和穩(wěn)定性構(gòu)成威脅。
5.養(yǎng)護(hù)難度增加：
炎熱氣候下，混凝土表面的水分蒸發(fā)速度極快，使得常規(guī)的澆水養(yǎng)護(hù)方法難以維持混凝土表面的濕潤狀態(tài)。同時，高溫還可能加速混凝土內(nèi)部的水化反應(yīng)，使得養(yǎng)護(hù)過程中的溫度控制更加困難。此外，由于施工時間的限制和養(yǎng)護(hù)條件的不足，往往難以保證混凝土得到充分的養(yǎng)護(hù)。這些因素共同增加了炎熱氣候下混凝土養(yǎng)護(hù)的難度，可能導(dǎo)致混凝土性能下降和耐久性降低。
為了減少炎熱氣候?qū)炷恋牟焕绊懀枰扇∫幌盗屑夹g(shù)措施，如選擇合適的施工時間、使用緩凝劑控制凝結(jié)速度、優(yōu)化混凝土配合比、加強(qiáng)混凝土表面的保濕養(yǎng)護(hù)等。這些措施有助于降低高溫對混凝土性能的影響，提高施工質(zhì)量和結(jié)構(gòu)安全性。
02
夏季施工，混凝土澆筑需要作出哪些修整？
在夏季高溫條件下進(jìn)行混凝土澆筑時，為確保施工質(zhì)量和進(jìn)度，必須采取一系列有效的修整措施。以下是針對夏季施工中混凝土澆筑所需的關(guān)鍵修整環(huán)節(jié)：
1.混凝土溫度檢測與調(diào)整：必須嚴(yán)格監(jiān)測運(yùn)至施工現(xiàn)場的混凝土溫度，確保其在適宜范圍內(nèi)。一旦發(fā)現(xiàn)溫度過高，應(yīng)立即與攪拌站溝通，及時調(diào)整混凝土配比或采取降溫措施，以防止因高溫引起的質(zhì)量問題。
2.振動設(shè)備準(zhǔn)備與維護(hù)：考慮到夏季高溫環(huán)境下振動設(shè)備易發(fā)熱損壞，應(yīng)提前準(zhǔn)備充足的備用振動器，并定期檢查設(shè)備的運(yùn)行狀況，確保澆筑過程中設(shè)備的穩(wěn)定運(yùn)行。
3.工具與材料防曬措施：與混凝土直接接觸的工具、設(shè)備和材料，如澆筑溜槽、輸送機(jī)、泵管等，應(yīng)避免直接陽光曝曬。在必要情況下，應(yīng)對其進(jìn)行灑水冷卻，以降低混凝土的溫度，防止因高溫導(dǎo)致的性能下降。
4.連續(xù)快速澆筑與表面修整：夏季澆筑混凝土?xí)r，應(yīng)制定詳細(xì)的施工計劃，確?；炷聊軌蜻B續(xù)、快速地澆筑。澆筑過程中，應(yīng)密切關(guān)注混凝土表面的泌水情況，一旦發(fā)現(xiàn)應(yīng)及時進(jìn)行修整，確保混凝土表面的平整度和質(zhì)量。
5.塑性收縮開裂預(yù)防措施：根據(jù)具體的氣候條件，預(yù)測混凝土是否可能出現(xiàn)塑性收縮開裂。一旦存在此類風(fēng)險，應(yīng)采取有效措施控制混凝土表面的水分蒸發(fā)，如采用冷卻措施、向表面噴水或設(shè)置防風(fēng)設(shè)施等，以降低表面蒸發(fā)速度，防止開裂現(xiàn)象的發(fā)生。
通過采取以上修整措施，可以顯著降低夏季高溫對混凝土澆筑的不利影響，確保施工質(zhì)量和進(jìn)度的順利進(jìn)行。同時，施工單位還應(yīng)根據(jù)實際情況靈活調(diào)整施工方案，以適應(yīng)不同氣候條件下的施工要求。
03
夏季施工，混凝土需要怎么養(yǎng)護(hù)
夏季施工中，混凝土養(yǎng)護(hù)是一個至關(guān)重要的環(huán)節(jié)。由于高溫和干燥的氣候條件，混凝土在澆筑后需要特別的養(yǎng)護(hù)措施來確保其強(qiáng)度和耐久性。以下是一些關(guān)鍵的養(yǎng)護(hù)步驟和注意事項：
1.及時澆水養(yǎng)護(hù)：混凝土澆筑完成后，應(yīng)立即進(jìn)行澆水養(yǎng)護(hù)。澆水養(yǎng)護(hù)的目的是保持混凝土表面的濕潤，防止水分過快蒸發(fā)。澆水養(yǎng)護(hù)的頻率和量應(yīng)根據(jù)具體情況進(jìn)行調(diào)整，確保混凝土始終保持濕潤狀態(tài)。
2.覆蓋保濕：除了澆水養(yǎng)護(hù)外，還可以使用覆蓋物進(jìn)行保濕。覆蓋物可以是濕棉被、麻袋、草袋等物品，它們能有效地減少混凝土表面的水分蒸發(fā)，保持混凝土的濕度。同時，覆蓋物還能起到一定的防曬作用，減少太陽直射對混凝土的影響。
3.遮陽防曬：在夏季高溫下，陽光直射會使混凝土表面溫度升高，加速水分的蒸發(fā)。因此，需要采取遮陽措施，如使用遮陽網(wǎng)、布簾等物品遮擋陽光，降低混凝土表面的溫度。
4.定期養(yǎng)護(hù)：在混凝土澆筑完成后的初期階段，需要進(jìn)行定期的養(yǎng)護(hù)。這包括定期澆水、檢查覆蓋物的完整性等，確?；炷潦冀K保持在良好的養(yǎng)護(hù)條件下。
5.控制模板溫度：在模板施工時，可以采取措施降低模板的溫度，如使用冷水浸泡模板或在模板表面噴水等，以減少混凝土的溫度升高。
此外，還有一些其他的養(yǎng)護(hù)措施需要注意：
養(yǎng)護(hù)水溫的控制：養(yǎng)護(hù)用水的溫度不宜過低，通常不應(yīng)低于15℃，以防止混凝土表面出現(xiàn)裂紋。同時，養(yǎng)護(hù)水溫與混凝土表面的溫度差也不宜過大，一般不超過15℃。
塑料薄膜的使用：如果采用塑料薄膜進(jìn)行包裹保濕養(yǎng)護(hù)，應(yīng)確保塑料薄膜具有一定的抗裂、抗拉強(qiáng)度和柔韌性。包裹時應(yīng)緊貼混凝土表面，確保不漏縫、不透風(fēng)，并在養(yǎng)護(hù)期限內(nèi)保持混凝土表面始終有水珠。
養(yǎng)護(hù)期限與巡查：高性能混凝土的養(yǎng)護(hù)期限一般應(yīng)控制在14～28天之內(nèi)。在此期間，應(yīng)定期進(jìn)行巡查，發(fā)現(xiàn)問題及時解決，確保養(yǎng)護(hù)措施的有效性。

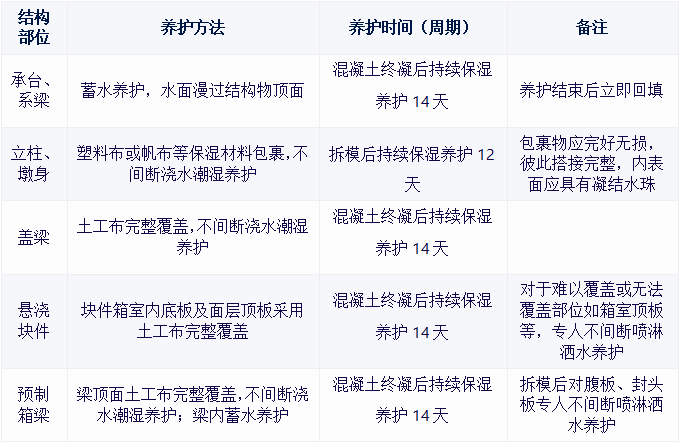

混凝土結(jié)構(gòu)物的養(yǎng)護(hù)方法因結(jié)構(gòu)部位的不同而有所差異。以下是根據(jù)您提供的結(jié)構(gòu)部位和養(yǎng)護(hù)方法的整理：
這些養(yǎng)護(hù)方法的主要目的是確?；炷猎谟不^程中保持適當(dāng)?shù)臐穸群蜏囟龋瑥亩_(dá)到設(shè)計要求的強(qiáng)度和耐久性。不同的結(jié)構(gòu)部位因其形狀、尺寸和使用環(huán)境的不同，需要采用不同的養(yǎng)護(hù)方法。
蓄水養(yǎng)護(hù)主要適用于平面形結(jié)構(gòu)，如承臺、系梁等，通過保持水面漫過結(jié)構(gòu)物頂面來確?；炷脸浞譂駶櫋τ诹⒅?、墩身等結(jié)構(gòu)，采用塑料布或帆布等保濕材料包裹，并結(jié)合不間斷澆水的方式，可以有效地防止水分散失。
對于蓋梁和懸澆塊件，使用土工布進(jìn)行完整覆蓋并持續(xù)澆水，可以確保混凝土表面保持濕潤狀態(tài)。而對于預(yù)制箱梁，除了梁頂面采用土工布覆蓋和澆水養(yǎng)護(hù)外，還在梁內(nèi)進(jìn)行蓄水養(yǎng)護(hù)，以確?；炷羶?nèi)部的濕度。
在進(jìn)行混凝土養(yǎng)護(hù)時，還需要注意一些細(xì)節(jié)。例如，包裹物應(yīng)完好無損，彼此搭接完整，以確保保濕效果；對于難以覆蓋或無法覆蓋的部位，需要采取專人不間斷噴淋灑水的方式進(jìn)行養(yǎng)護(hù)。
04
夏季澆筑混凝土常見問題與處理措施
1.強(qiáng)度降低問題
在炎熱氣候中，混凝土因溫度升高而導(dǎo)致最終強(qiáng)度降低，主要影響因素包括混凝土高溫、凝結(jié)和早期強(qiáng)度增長過快，以及在相同坍落度要求下用水量增大。
處理措施：
1.向骨料堆上灑水，利用水蒸發(fā)降低骨料溫度。
2.在混凝土中摻加緩凝劑，控制凝結(jié)速度。
3.必要時采用冰代替部分拌合水，降低混凝土溫度。
4.摻加粉煤灰，調(diào)節(jié)混凝土性能，應(yīng)對炎熱氣候影響。
5.適當(dāng)增加水泥用量，提高混凝土強(qiáng)度。
6.空氣含量降低問題
炎熱氣候會使混凝土空氣含量減少，導(dǎo)致硬化混凝土耐久性變差、拌合物和易性降低以及拌制量減少。
處理措施：
1.定期檢查混凝土拌合物的空氣含量，確保符合設(shè)計要求。
2.增大引氣劑摻量，提高混凝土空氣含量。
3.表面干燥問題
新澆筑混凝土表面因炎熱氣候干燥，導(dǎo)致修整時間不足、表面耐候性變差及出現(xiàn)龜裂。
處理措施：
1.適當(dāng)降低混凝土砂用量，優(yōu)化配合比。
2.灑水時使用噴霧器，避免表面過量灑水。
3.修整后立即進(jìn)行養(yǎng)護(hù)，保持混凝土濕潤。
4.嚴(yán)格控制坍落度，確?；炷临|(zhì)量均勻。
5.波紋狀表面問題
炎熱氣候?qū)е禄炷涟蹇v深方向上干燥和凝結(jié)不均勻，形成波紋狀表面。
處理措施：
1.使用低坍落度混凝土拌合物，減少干燥收縮。
2.當(dāng)出現(xiàn)波紋狀表面跡象時，用噴霧器噴灑少量水，延長修整時間。
05
總結(jié)
夏季施工需高度重視混凝土的質(zhì)量保障措施。在高溫環(huán)境下，需通過灑水降溫、摻加緩凝劑、使用冰代替部分拌合水等方法，確保混凝土強(qiáng)度不受影響。同時，要關(guān)注混凝土空氣含量、表面干燥及波紋狀表面等常見問題，采取相應(yīng)措施進(jìn)行預(yù)防和處理。施工單位應(yīng)密切關(guān)注天氣變化，靈活調(diào)整施工方案，確保夏季施工順利進(jìn)行，保障工程質(zhì)量。
總之，夏季施工對混凝土的質(zhì)量和施工效率提出了更高要求。通過科學(xué)合理的施工措施和靈活應(yīng)對天氣變化，可以有效解決夏季施工中的常見問題，確保工程質(zhì)量和安全。施工單位需充分準(zhǔn)備，加強(qiáng)現(xiàn)場管理，為夏季施工提供有力保障。
